| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Sinrui |
| إصدار الشهادات: | RoHS |
| رقم الموديل: | 2.92-KFDG860 |
| الحد الأدنى لكمية: | 500 قطعة |
| الأسعار: | USD 9.7 per pcs |
| تفاصيل التغليف: | تصدير التعبئة القياسية |
| وقت التسليم: | L / C ، T / T |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 10000 لكل 27 يومًا |
| واجهة المباراة: | 2.92 مم | جنس: | أنثى |
|---|---|---|---|
| بناء: | 180 درجة على التوالي | مطلي: | ذهب / خامل |
| تكرر: | DC 40 جيجا هرتز | حجم حسب الطلب: | اساسي |
| معاوقة: | 50 أوم | تجربة بخاخ الملح: | 48 ساعة |
| دورة الحياة: | 500 سيلز | تصاعد: | شفة لتركيب ثنائي الفينيل متعدد الكلور |
| تسليط الضوء: | موصل سلك كابل متحد المحور,نوع rf موصل n |
||

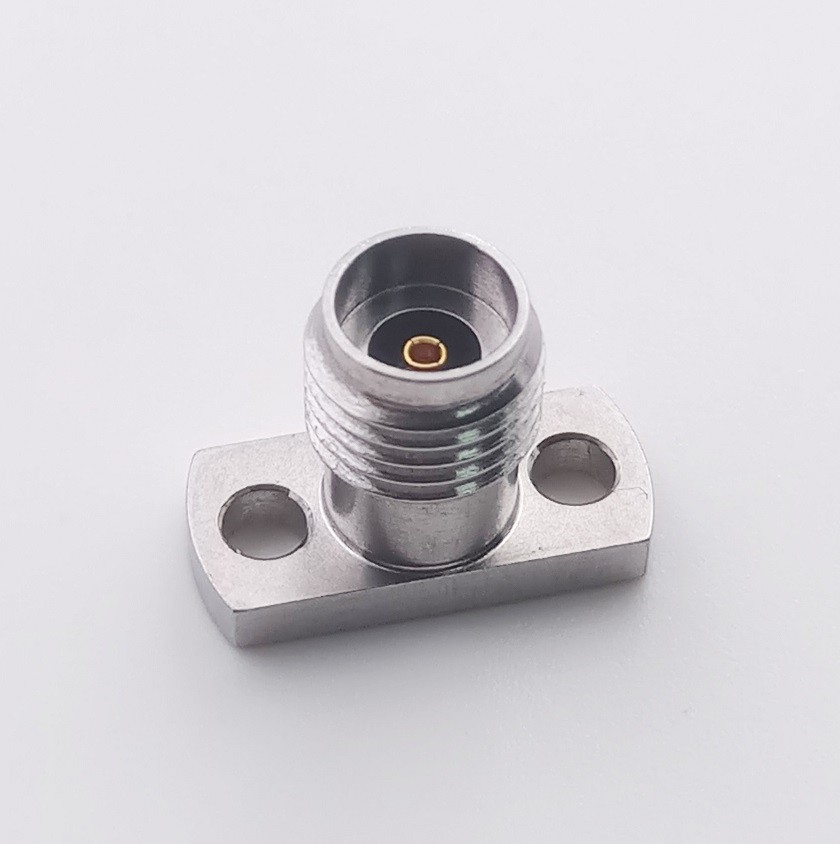

اسم المنتجات:موصل أنثى 40 جيجا هرتز 2.92 مم مع شفة 2 فتحات 50 أوم التركيب ثنائي الفينيل متعدد الكلور
وصف المنتجات:
تم تصميم موصلات End Launch عالية الأداء لتوفير استجابة نطاق عريض مجانية في وضع VSWR المنخفض و 40 جيجاهرتز للوحات الدوائر المطبوعة أحادية الطبقة ومتعددة الطبقات حيث توجد إشارة التردد العالي على الطبقة العليا.
Male and female options along with narrow body and bulkhead feed-through. خيارات الذكور والإناث إلى جانب الجسم الضيق وتغذية الحاجز. Robust, reusable and repairable. قوية وقابلة لإعادة الاستخدام والاصلاح. Multiple launch configurations provide the best possible match to circuit layout. توفر تكوينات التشغيل المتعددة أفضل تطابق ممكن مع تخطيط الدائرة. Works on microstrip and grounded coplanar waveguide (GCPW) designs. يعمل على microstrip وتصميمات الدليل الموجي coplanar (GCPW). Signal-layer microstrip and GCPW test boards available. تتوفر لوحات اختبار microstrip ولوحة GCPW. Soldering the pin to the signal trace is optional. لحام الدبوس في تتبع الإشارة اختياري.
التطبيقات الشائعة:
نقوم بإنتاج وتوريد جهاز اختبار ، هوائي ، اتصال موجة ملليمتر وتطبيق عالي الطاقة ، رادار ،الاتصالات الفضائية وكذلك دأنظمة الدفاع وبرامج الفضاء.
معيار واجهة:2.92 مم
نوع:موصل
جنس: أنثى
معاوقة: 50 أوم
بناء: مستقيم 180°
نوع التركيب: شفة لتركيب ثنائي الفينيل متعدد الكلور
| مواد | ||
| العناصر | مواد | تصفيح |
| الاتصال بالمركز | البريليوم النحاس | ذهب |
| الجسم | الفولاذ المقاوم للصدأ | خامل |
| عازل | جزيرة الأمير إدوارد | لا يوجد |
| تخصيص | |
| وصف | القيمة |
| تكرر | DC 40 جيجا هرتز |
| معاوقة | 50 أوم |
| VSWR | 1.3 @ 40 جيجا هرتز |
| مقاومة العزل | > 5000 مليون أوم |
| عازل تحمل الجهد | 750 فولت |
| الاتصال المقاومة لموصل المركز | <3.0 م أوم |
| الاتصال المقاومة للموصل الخارجي | <2.0 م أوم |
| دورة الحياة | 500 سيلز |
| تصنيف درجة الحرارة | -50 ج° إلى +125 درجة مئوية |
مثل العسكرية ، أداة اختبار ،معدات اتصالات الأقمار الصناعية ، إلخ
|
ميزة Sinrui وضمان الجودة لموصلات RF
|
|
(أوديإم وتصنيع المعدات الأصلية) تحمل خدمة تصميم حسب الطلب: يمكن تخصيص المنتجات وفقًا لاستخدام منتجات العميل ، بما في ذلك الحجم والشكل والأداء الكهربائي وطريقة التركيب وما إلى ذلك. إذا كانت منتجاتنا القياسية الحالية لا يمكن أن تلائم طلبك تمامًا ، فمرحبًا بك في الاتصال بنا للحصول على الدعم الفني.
